Geoprocessamento e mapas temáticos

Análise espacial, bancos de dados geográficos e mapas sob medida para transformar dados em decisões.

Trabalhos selecionados

Cases

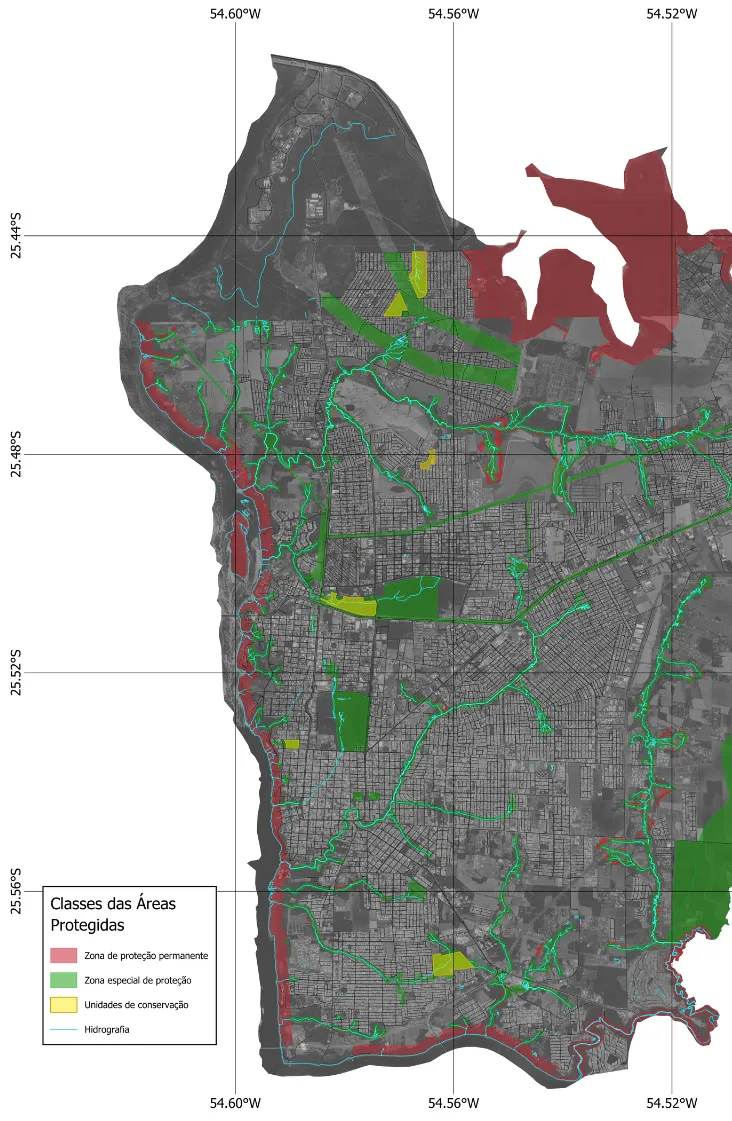

Mapa das áreas protegidas de Foz do Iguaçu, com zonas de proteção permanente em vermelho, zonas especiais de proteção em verde, unidades de conservação em amarelo e hidrografia em azul

Áreas protegidas de Foz do Iguaçu

Problema

Para entender a situação de uma área, é preciso olhá-la dentro do contexto das zonas protegidas do município. Elas são reconhecidas pela população, mas nem sempre pela classificação técnica.

O que foi feito

Mapa das zonas de proteção permanente, zonas especiais de proteção e unidades de conservação, com a hidrografia. Elaborado a partir de dados da Prefeitura Municipal (2021) e do Código Florestal Municipal (Lei Complementar nº 342/2020). Mostra que a maioria dessas áreas foi estabelecida ao redor de corpos hídricos, como riachos e nascentes, que a pressão urbana tornou necessário proteger por zoneamento.

Ferramentas

  • QGIS
  • Zoneamento urbano
  • Dados abertos municipais

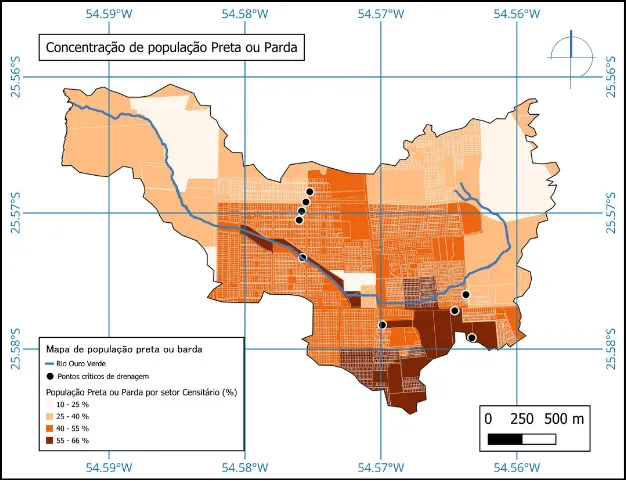

Mapa da concentração de população preta ou parda por setor censitário, em tons de laranja a marrom, com o Rio Ouro Verde e pontos críticos de drenagem em preto

Concentração de população preta e parda e racismo ambiental

Problema

A distribuição desigual da população no território é um sinal do que se chama racismo ambiental, conceito criado em 1980. Era preciso verificar se isso aparecia na área de estudo.

O que foi feito

Cruzamento de dados abertos do IBGE por setor censitário, convertidos em dados espaciais e com percentuais calculados. O mapa mostra que grande parte da população preta e parda está no entorno das encostas do Rio Ouro Verde e perto de pontos críticos de drenagem, enquanto a população autodeclarada branca está mais distribuída pelas demais áreas, em sua maioria dentro de condomínios.

Ferramentas

  • QGIS
  • Dados do IBGE
  • Análise espacial

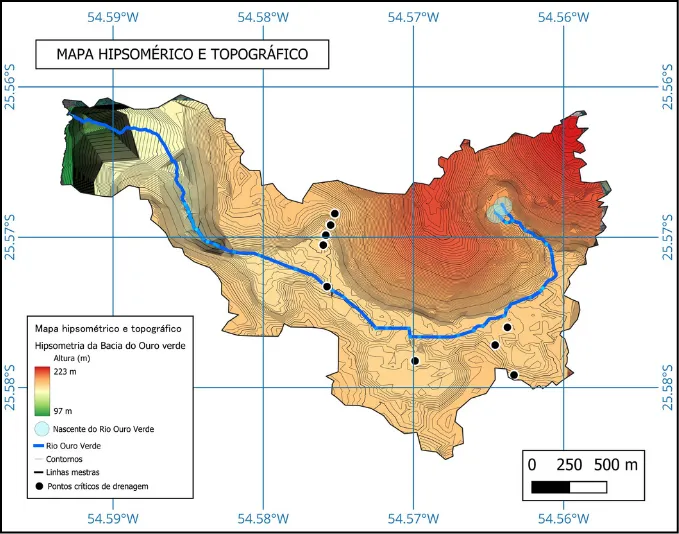

Mapa hipsométrico e topográfico da bacia do Rio Ouro Verde, com altitudes de verde a vermelho, curvas de nível, o rio em azul e pontos críticos de drenagem em preto

Mapa hipsométrico e topográfico da bacia do Rio Ouro Verde

Problema

Entender como o relevo conduz a água na bacia e onde estão os pontos críticos de drenagem.

O que foi feito

Mapa hipsométrico e topográfico da bacia, com altitudes de 97 m a 223 m, curvas de nível, linhas mestras, a nascente e o curso do rio e os pontos críticos de drenagem.

Ferramentas

  • QGIS
  • Curvas de nível
  • Hipsometria

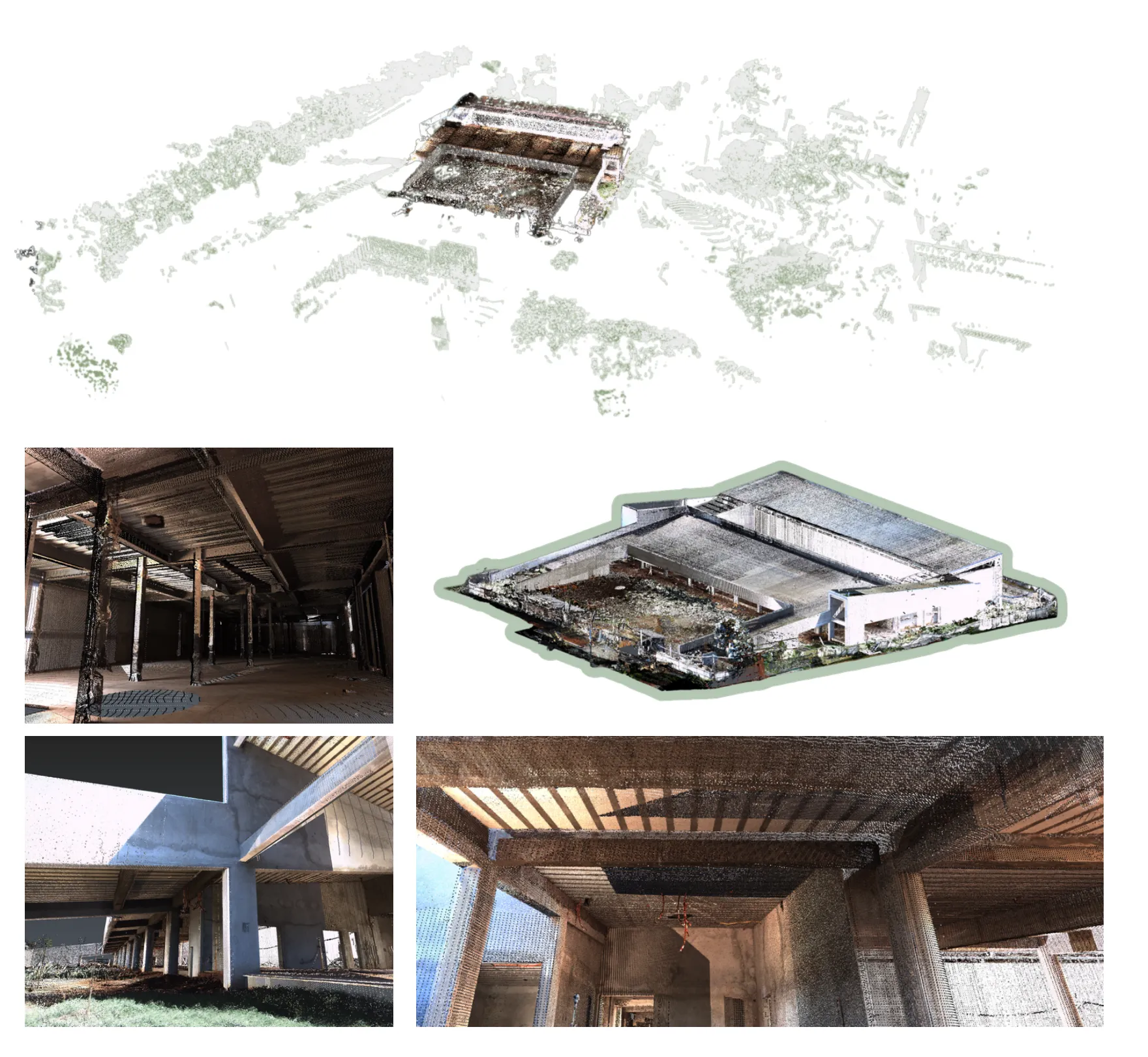

Nuvem de pontos de uma edificação existente, em vista aérea e em vistas internas e externas das estruturas de concreto

Processamento de nuvens de pontos de edificações existentes

Problema

Nuvens de pontos de levantamento a laser precisavam ser alinhadas e organizadas com consistência espacial para permitir a análise das estruturas.

O que foi feito

Alinhamento e organização das nuvens de pontos e exportação para o Autodesk Recap, facilitando a visualização detalhada das estruturas e a futura conversão em BIM.

Ferramentas

  • Cyclone 3DR
  • Autodesk Recap
  • Nuvem de pontos LiDAR

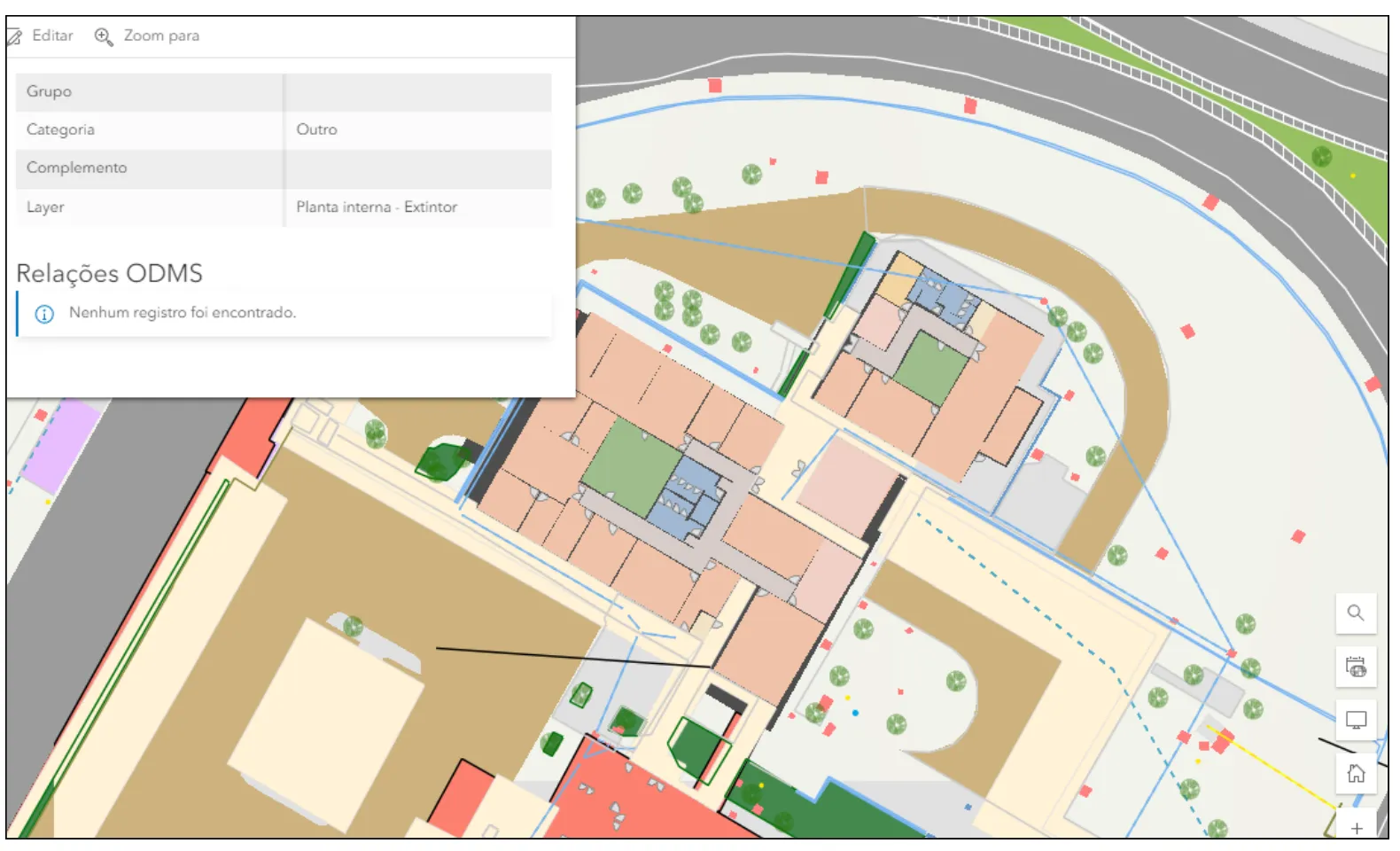

Mapa digital de planta de edificações com redes de infraestrutura, painel de atributos de um item selecionado e camadas coloridas

Cadastramento de infraestrutura em banco de dados geográfico

Problema

Necessidade de cadastrar a infraestrutura de uma área edificada de forma organizada, com cada item ligado a seu código e às suas informações.

O que foi feito

Banco de dados criado do zero, definindo itens, códigos e feições do mapa que interagem entre si e mantêm sincronia, exibindo as informações de cada item.

Ferramentas

  • ArcGIS Pro
  • Survey123
  • Excel

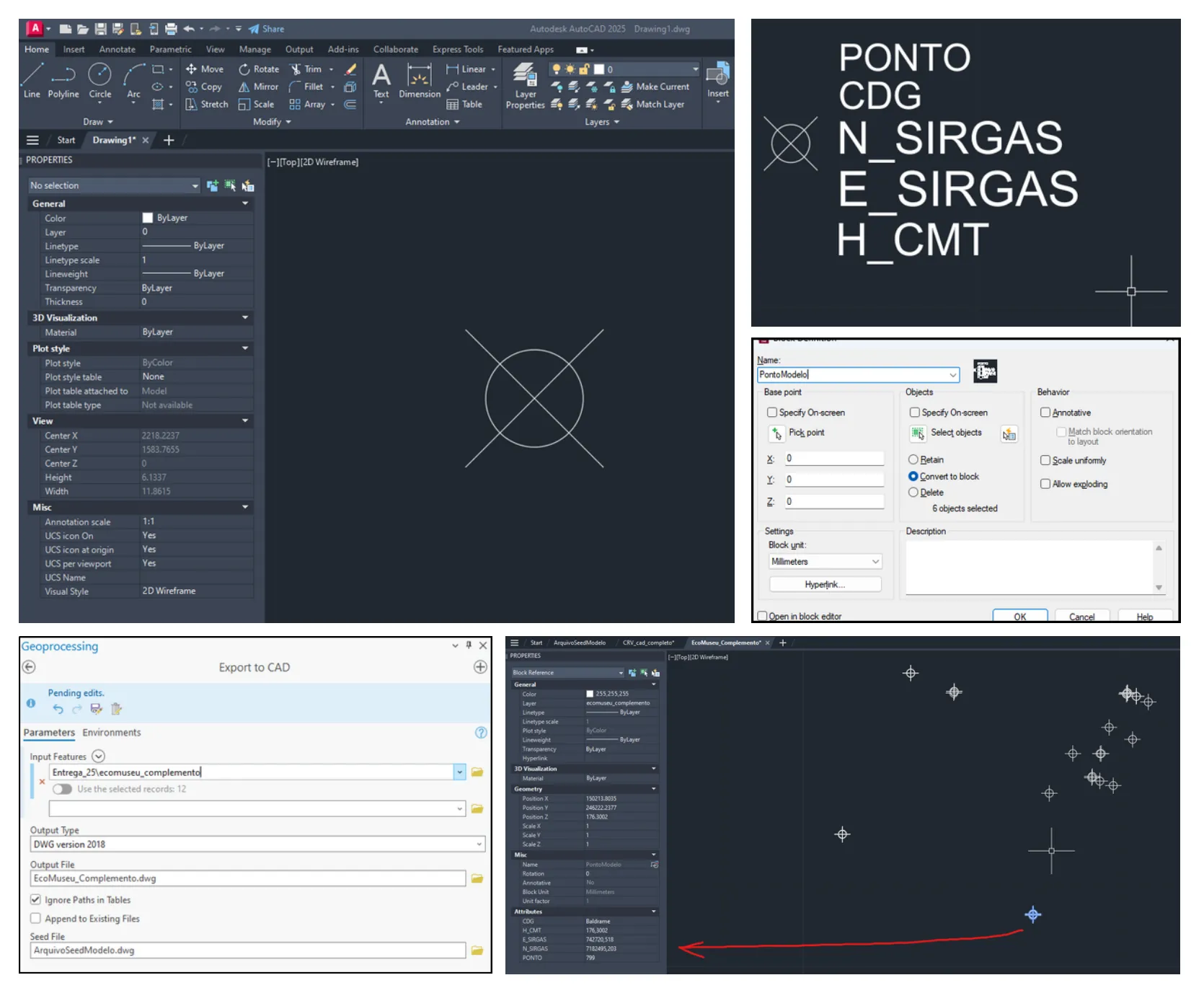

Telas da ferramenta Export to CAD do ArcGIS Pro e do AutoCAD, com bloco de ponto e seus atributos de coordenadas e cota

Exportação de atributos do ArcGIS para o AutoCAD

Problema

A conversão de dados do GIS para o CAD exigia digitação manual dos atributos, o que gerava retrabalho.

O que foi feito

Fluxo que, a partir de um arquivo "Seed" e da configuração dos campos no banco espacial, converte feições do GIS em blocos dinâmicos parametrizados no CAD, preservando 100% das informações tabulares. Útil na delimitação de terrenos e áreas georreferenciadas e na conversão em projetos CAD.

Ferramentas

  • ArcGIS Pro
  • AutoCAD
  • Blocos com atributos
